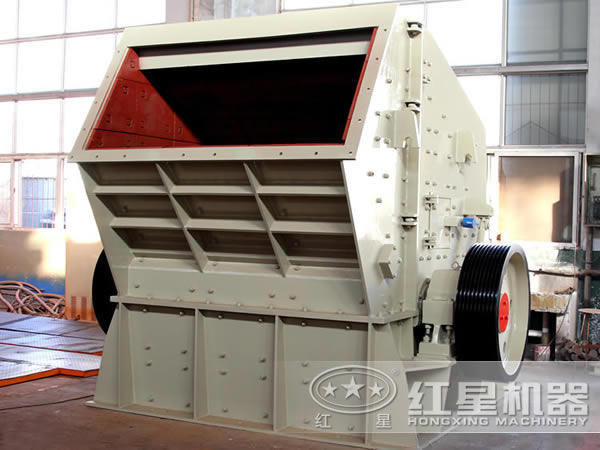

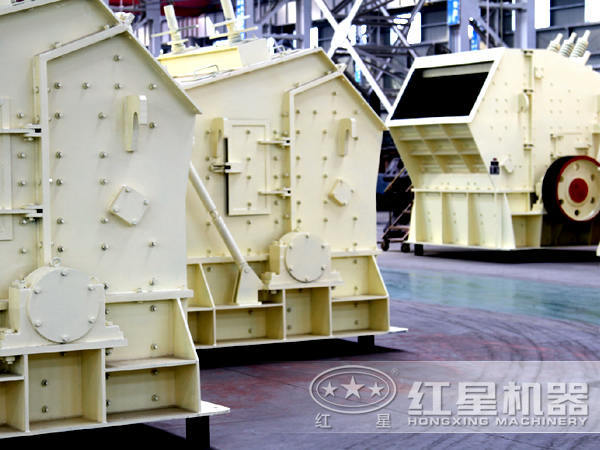

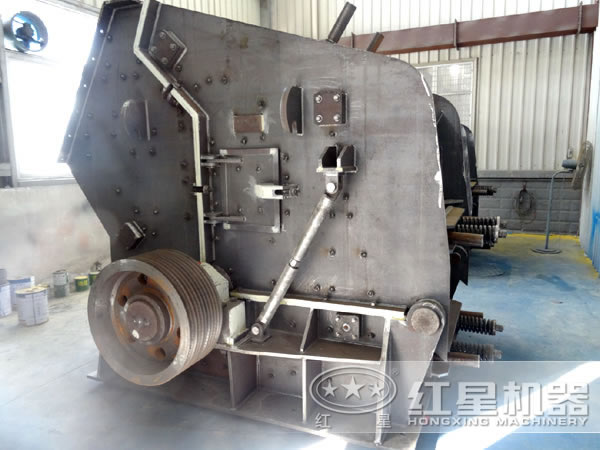

反擊式破碎機簡介

反擊式破碎機是一種從奧鋼聯進口的破碎超硬物料的破碎機，為取代進口易損件，本文研制的CYK型高鉻合金鑄鐵，經研究及現場生產考核，完全可以取代進口配件，取得了顯著的經濟效益。

為了使引進設備配件立足國內，我們對機內抗磨件進行了反復的研究及試制。經生產運行試驗，用所研制的抗磨合金制作的配件使用壽命與進口產品相當，完全可以取代進口配件。

破碎機易損件的工況及材質選擇

1、工況條件

五強溪水電工程中采用石英巖和石英砂巖制成砂石料，然后進行混凝土的配制。易損配件在運行中的工況特點是：高速運轉的沖擊錘與高硬度的石英巖反復碰撞，沖擊錘工作表面溫度高達500-600℃，因此，抗磨材料必須在較高的溫度下具有足夠的韌性和硬度。

2、 磨損機理

諾里沖反擊式破碎機中的沖擊錘、反擊板等易損件的磨損是鑿削式磨粒磨損。這種磨損是表面應變和機械應變較強的溝槽磨損，溝槽的形成是由于磨料在外力作用下，以一定的速度切入金屬基體，經一段滑移后與金屬基體脫離，從而在基體上留下一道道溝槽。

3、 材質選擇

為了借鑒國外經驗，首先我們對奧鋼聯進口產品殘體的金相組織、力學性能及化學成分進行了分析測試，結果表明，進口配件所用的材料為高合金抗磨材料。我們對國內外常用抗磨材料的使用情況進行了廣泛的調研和實物分析，在此基礎上再根據反擊式破碎機的工作原理及國內資源進行了大量的材質試驗，選用CYK型高鉻合金鑄鐵來進行試制。

反擊式破碎機抗磨件的研制

1、熔煉工藝

CYK型高鋁合金鑄鐵在中頻感應電爐內熔煉，熔化溫度為1500～1550℃，以確保合金熔解并充分擴散，為防止鑄件組織晶粒粗大或出現冷隔、皺皮等缺陷，澆鑄溫度控制在1360～1380℃。

2、 鑄造工藝

選用的高鉻合金鑄鐵材質，具有合金含量高、流動性好、收縮量大、導熱性差等特點，因此在設計其鑄件造型工藝時，采取順序凝固的原則，并且為增強冒口對鑄件的補縮效果，沖擊錘、反擊板等厚大鑄件采用立澆雨淋式保溫冒口的澆鑄方法。

3、熱處理

熱處理采取多階梯雙曲型工藝，包括淬火、回火，其工藝參數與鑄件壁厚密切相關，生產不同鑄件，參數有所不同。此外，由于該材質合金含量高，導熱性差，鑄造應力大，且諾里沖反擊式破碎機抗磨件在高應力下工作，因此必須經消除應力的熱處理，以防止出現早期斷裂。
