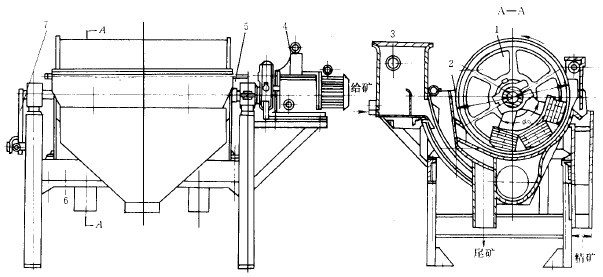

永磁筒式磁選機有順流槽、逆流槽和半逆流槽三種槽體。圖1所示為半逆流型永磁筒式磁選機。其它兩種槽體的磁選機的結構與之基本相同。

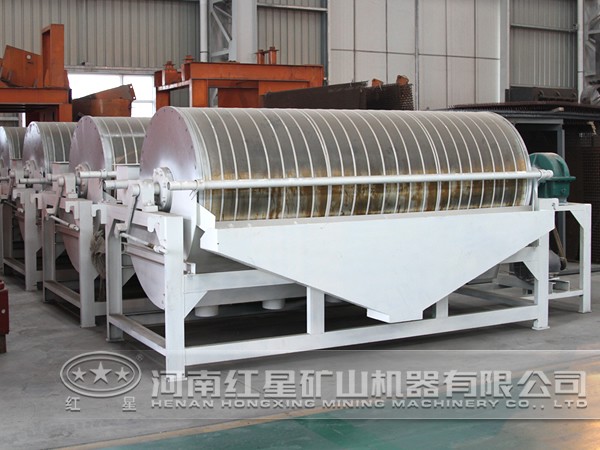

圖 1

磁系主要由磁塊和磁軛組成。根據圓筒直徑的大小，磁系有3~5個磁極。磁塊的材料是鍶鐵氧體。磁塊規格有86×60hmm，厚度h有15、18、21mm三種。通常由5塊組成一個磁極組。磁極組用非導磁材料銅制的螺栓固定在磁軛上，或是用環氧樹脂膠粘在磁軛上。

磁軛用低碳鋼或工業純鐵制成。它的作用是聯結磁塊構成放射狀磁系，并起導磁作用。磁極的極性沿圓周方向交替排列。磁系和圓筒內表面的間隙為1~3mm。

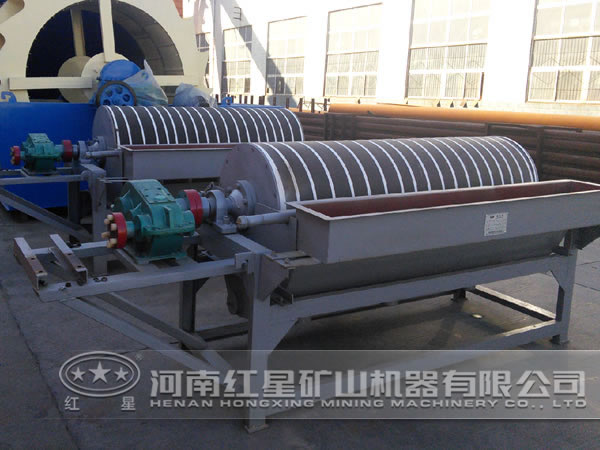

1）槽體

槽體用非導磁材料不銹鋼（靠近磁極部分）和普通鋼板焊接而成。目前也有用工業塑料板焊接成的。

槽體下部有噴水管，用來調節礦漿的濃度，把礦漿沖散成懸浮狀態以利選別。

槽體兩側有塞蓋，停車時可以方便地打開，以觀察和清洗槽體。槽體與圓筒之間的間隙可以調節。

2）給礦箱、卸礦水管

給礦箱使礦漿穩定均勻地給入槽體。箱內有調節礦漿濃度的水管。

卸礦水管用鋼管或塑料管制成，噴水角度、噴水速度和噴水量均可方便地調整。此管只能供清水，使用濁水則易造成噴水管堵。

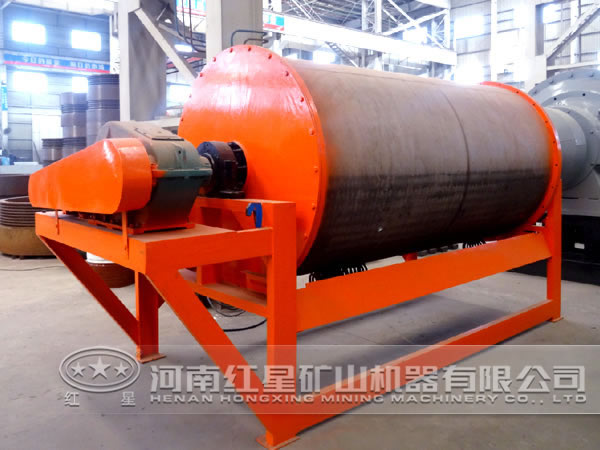

3）傳動部分

傳動部分以三相異步電動機為動力，采用齒輪或帶傳動等方式，帶動圓筒轉動（心軸不轉）。圓筒的轉速因直徑不同而不同，直徑為600mm的圓筒轉速為40轉/分，直徑為750mm的圓筒轉速為35轉/分。

4）磁系調整裝置

磁系調整裝置的作用是使磁系相對圓筒偏轉一個角度，從而調整磁選機的掃選區長度和金屬回收率。

磁系調整裝置主要由絲杠和拉板組成。拉板與心軸相連，絲杠上的銷軸固定在機架上。用扳手旋轉絲杠，通過拉板可使心軸旋轉一個角度，從而帶動磁系也偏轉同一個角度。
