建筑石料的質(zhì)量是很重要的，而質(zhì)量不但來(lái)源于砂石設(shè)備和工藝，還來(lái)源于原材料的質(zhì)量。如何選購(gòu)天然石料在現(xiàn)在的砂石制造行業(yè)中占有很大空間。巖石由形成條件不同可分為變質(zhì)巖、巖漿巖和沉積巖。

巖漿巖中在建筑石料行業(yè)中常用的天然石料有：花崗巖、輝綠巖、玄武巖等。

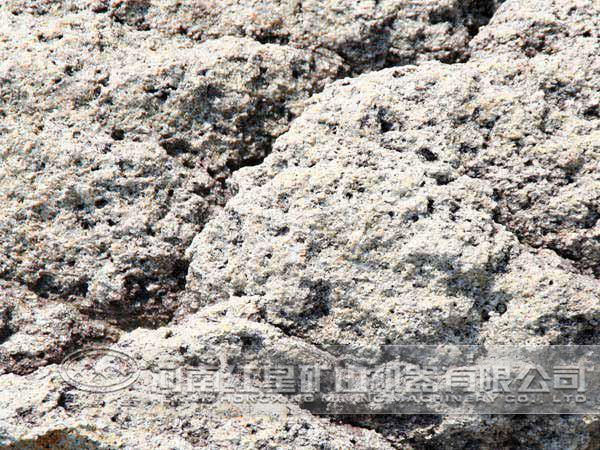

花崗巖由石英、長(zhǎng)石和少量云母所組成，有時(shí)還含有少量的暗色礦物如角閃石、輝石等。花崗巖是全晶質(zhì)或斑狀結(jié)構(gòu)，呈塊狀構(gòu)造。按結(jié)晶顆粒大小不同，分為細(xì)粒、中粒、粗粒、斑狀等不同種類。表觀密度為（2500～2700）kg/m3，干燥抗壓強(qiáng)度為（90～160）MPa，吸水率一般小于1%，抗凍標(biāo)號(hào)可達(dá)F100～F200以上，耐風(fēng)化、耐酸和耐堿性能良好，良好的耐磨性，十分優(yōu)良的建筑石料，飾面板材。

輝綠巖由長(zhǎng)石、輝石或橄欖石等礦物組成，為全晶質(zhì)的中粒或細(xì)粒結(jié)構(gòu)，呈塊狀構(gòu)造。表觀密度為（2500～3000）kg/m3，抗壓強(qiáng)度為（100～200）MPa，吸水率小于1%，抗凍性能良好。是良好的飾面材料。

玄武巖由斜長(zhǎng)石、輝石及橄欖石組成，呈玻璃質(zhì)或隱晶質(zhì)結(jié)構(gòu)，并常存在氣孔及塊狀或杏仁狀構(gòu)造。致密玄武巖的表觀密度可達(dá)（2900～3300）kg/m3，抗壓強(qiáng)度因構(gòu)造不同而波動(dòng)較大，約為（80～250）MPa，致密玄武巖的強(qiáng)度和耐久性都很好，加工困難，主要用作筑路材料、堤岸的護(hù)坡材料等。

沉積巖在建筑石料行業(yè)中常用的天然石料有：石灰?guī)r、砂巖等。

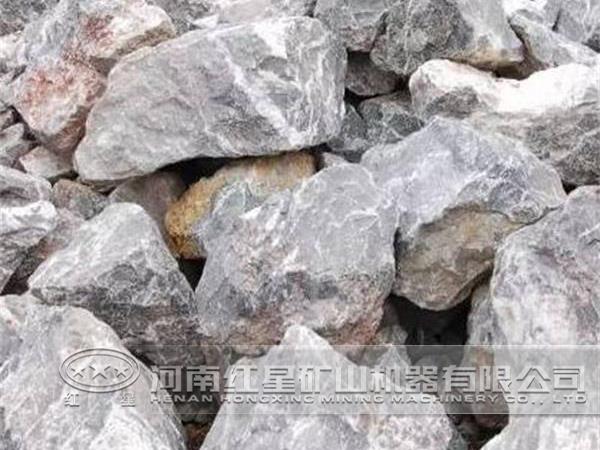

石灰?guī)r的礦物成分主要是方解石，此外尚有氧化硅、白云石及粘土等。一般為結(jié)晶質(zhì)結(jié)構(gòu)，呈層狀構(gòu)造。強(qiáng)度和耐久性均不如花崗巖，表觀密度為2000kg/m3～2800kg/m3，抗壓強(qiáng)度為（60～150）MPa，吸水率為0.1%～4.5%。分布廣，硬度小，開(kāi)采加工容易，廣泛用于建筑工程及水利工程中。但不宜用于含游離CO2較多或酸性較高的水中。泥灰?guī)r、鈣質(zhì)粘土巖：強(qiáng)度低、耐水性差、易風(fēng)化，不能作為建筑石材。

砂巖由石英砂經(jīng)天然膠結(jié)物膠結(jié)而成的。有時(shí)在其中也有長(zhǎng)石、云母和其它礦物顆粒。砂巖一般為粒狀結(jié)構(gòu)，并呈層狀構(gòu)造。命名：根據(jù)膠結(jié)物不同如氧化硅膠結(jié)：質(zhì)砂巖；碳酸鈣膠結(jié)：灰質(zhì)砂巖；氧化鐵膠結(jié)：鐵質(zhì)砂巖；粘土膠結(jié)：粘土質(zhì)砂巖。砂巖的性能與膠結(jié)物的種類及密實(shí)程度有關(guān)。致密的硅質(zhì)砂巖：表觀密度可達(dá)（2600～2800）kg/m3，抗壓強(qiáng)度可達(dá)（45～100）MPa，但較難加工。灰質(zhì)砂巖：加工較易，其強(qiáng)度可達(dá)（60～80）MPa，是砂巖中較常用的一種。鐵質(zhì)砂巖次于灰質(zhì)砂巖，但仍能用于比較次要的工程。粘土質(zhì)砂巖遇水軟化，不能用于水工建筑物。

變質(zhì)巖在建筑石料行業(yè)中常用的天然石料有：片麻巖、大理巖、石英巖、板巖等。

常用的片麻巖是花崗片麻巖，由花崗巖變質(zhì)而成的。礦物成分與花崗巖相似，結(jié)晶顆粒是等粒的或斑狀的，呈片麻狀或帶狀構(gòu)造。即淺色的礦物石英、長(zhǎng)石與深色礦物云母、角閃石等呈條帶狀排列，外觀非常美麗。表觀密度為（2300～3000）kg/m3。垂直于片理方向的抗壓強(qiáng)度大，可達(dá)（90～200）MPa。沿片理方向較易開(kāi)采加工，但在冰凍作用下易成層剝落。質(zhì)優(yōu)花崗片麻巖用途與花崗巖基本相同。

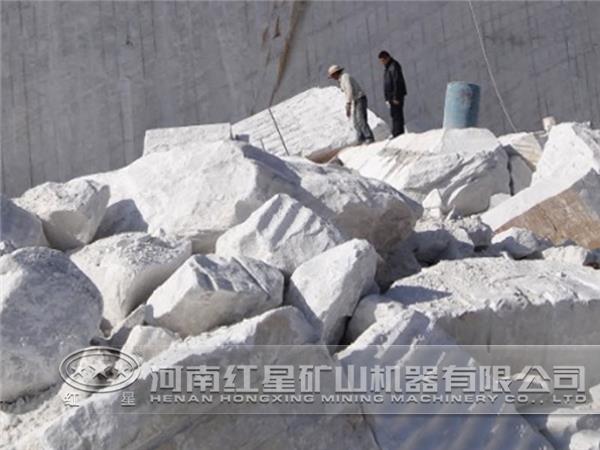

大理巖是由石灰?guī)r或白云巖變質(zhì)而成，主要礦物成分仍是方解石或白云石。經(jīng)變質(zhì)后，結(jié)晶顆粒直接結(jié)合，構(gòu)造致密，強(qiáng)度可達(dá)（100～200）MPa。大理巖硬度不大，易于加工及磨光，適宜用作建筑物內(nèi)部裝飾。對(duì)CO2和酸的耐久性不高，經(jīng)常接觸風(fēng)化，失去美麗的光澤。

石英巖是由砂巖變質(zhì)而成的。變質(zhì)后，原來(lái)砂巖中的石英顆粒和天然膠結(jié)物重新結(jié)晶。質(zhì)地均勻密實(shí)，強(qiáng)度（100～300）MPa，耐久性很高。但硬度大，開(kāi)采加工很困難，常以不規(guī)則的塊狀石料應(yīng)用于建筑物中。

板巖是由粘土或頁(yè)巖變質(zhì)而成。比頁(yè)巖堅(jiān)硬，且極易劈成薄板，具有良好的耐久性，主要用于覆蓋屋頂，而且有青、綠、紅、黑等各種顏色，用于屋面頗為美觀。
