顎式破碎機根據出料粒度大小可以分為粗顎破和細顎破,PE250*1200顎式破碎機屬于粗顎破范圍,其主要由固定體、轉動體、保險裝置、調整裝置、電機等部分組成。

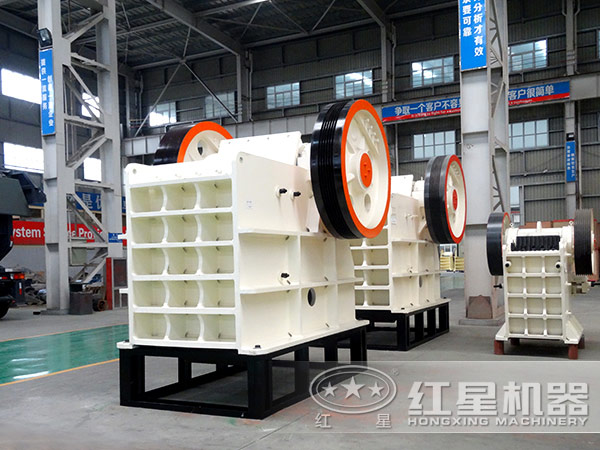

PE250*1200顎式破碎機
1、PE250*1200固定體:PE250*1200顎式破碎機固定體的主要部件是破碎機機架,機架的制造工藝有兩種:中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋,并通過嚴格的質量控制和特定的工藝要求,達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重 磨損,在破碎腔左右側上裝有護板,可隨意更換。
2、PE250*1200轉動體:由動顎、偏心軸、軸承、皮帶輪(飛輪和槽輪)等幾部分組成,是顎式破碎機傳動和承受力的主要部分。
(1)破碎機動顎由動顎支架和活動顎板等部件組成,顎破的動顎支架采用35#鑄鋼,并經過調質處理。顎板分活動和固定兩種,為提高破碎效果,表面采用優化齒型,材質采用ZGMn13具有硬度高、耐磨,使用效果良好的特點。
(2)顎式破碎機的偏心軸由45#鋼車制,并經過調質處理。
(3)軸承采用雙列向心球面滾子軸承,具有微調、耐用、承受力大的特點。
3、PE250*1200調整裝置:該裝置是用來調整排料口的大小尺寸,控制顎式破碎機出料粒度。顎式破碎機調整機構有兩種形式:提長楔塊式和頂桿墊片式,調整方便靈活,能實現無級調整。
紅星機器專注生產礦山機器四十年,老品牌,行業口碑好。尤其生產的顎式破碎機型號規格齊全、性能穩定、品質過硬。歡迎新老客戶蒞臨公司實地參觀考察,我們隨時恭候您的到來!

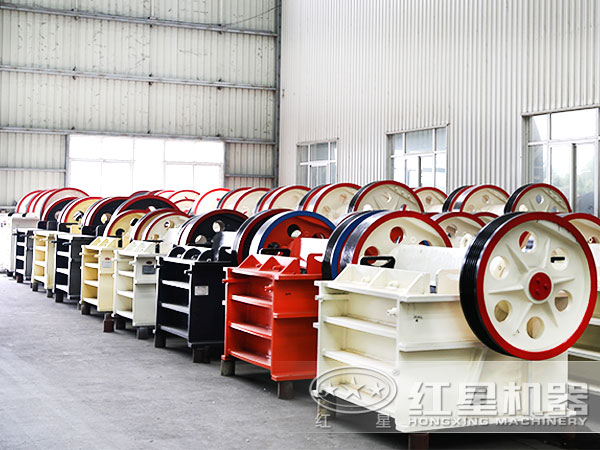

各種型號的的小額破

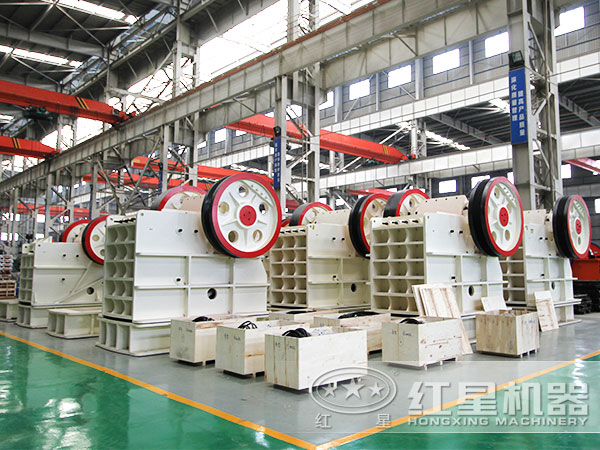

紅星鄂式破碎機車間一角
