白云石屬于一種碳酸鹽礦物，呈菱面三方晶體狀，玻璃光澤，白云石的顏色有白色、灰色、褐色等，它是組成白云巖的主要礦物，廣泛應用于建材、耐火材料、化工及環保等領域，用途十分廣泛。
白云石需經過破碎、篩分等工序才可用于相應領域，紅星機器生產的白云石圓錐破碎機是專門針對白云石的破碎而研制的，破碎出來的產品質量極好，下面為您介紹這款白云石圓錐破碎機的結構及優勢。
白云石圓錐破碎機（簡稱白云石圓錐破）的主要結構包括了機架部、支撐套部、彈簧部、傳動部、偏心套部及碗形軸承架部等，下面為您具體介紹這款白云石圓錐破碎機的主要結構。
1、機架部：機架是破碎機其他零件的剛性支撐體，起著把破碎力傳遞到基礎上的作用，并且作為一個安裝基準面，機架底部的底蓋用螺栓連接機架，使破碎機在此處有一潤滑通道，底蓋還起著支撐圓盤和偏心套的作用。
2、支承套部：支承套裝在機架上，支承套必須與內支承面為整個圓周接觸，在外支承面必須留有間隙，大約在0.3-0.8mm之間。如果支承套落在外支承面，會導致支承套過早損壞或嚴重磨損。
3、傳動部：通過V帶或直接驅動，把動力從原動部傳給傳動軸，與傳動軸緊配合的小錐齒輪驅動偏心套上大錐齒輪，傳動軸由兩個軸套支撐，軸套固定在傳動軸架上防止軸套旋轉。
4、偏心套部：偏心套每旋轉一周，腔體和主軸也跟著一個偏心運動軌跡，主軸襯套用填料固定在偏心套內孔中，為主軸提供一個軸承面，通過安裝并用鍵固定在偏心套頂部的大齒輪由傳動軸上的小齒輪驅動。
5、碗形軸承架部：碗形軸承架支撐破碎圓錐部并把破碎力傳遞給機架，通過過盈配合和碗形軸承架四周螺釘使其緊緊固定在機架上。

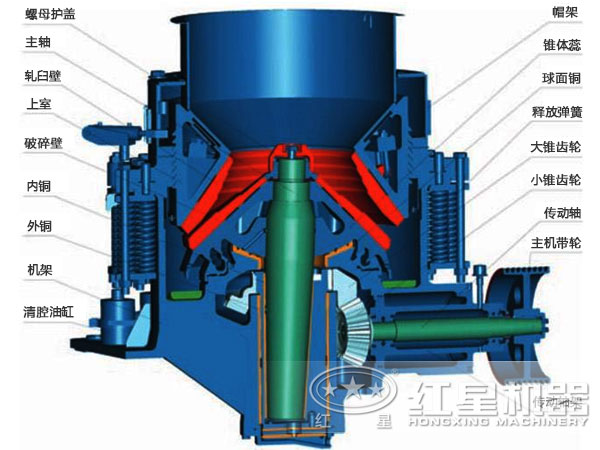

圓錐破碎機結構圖

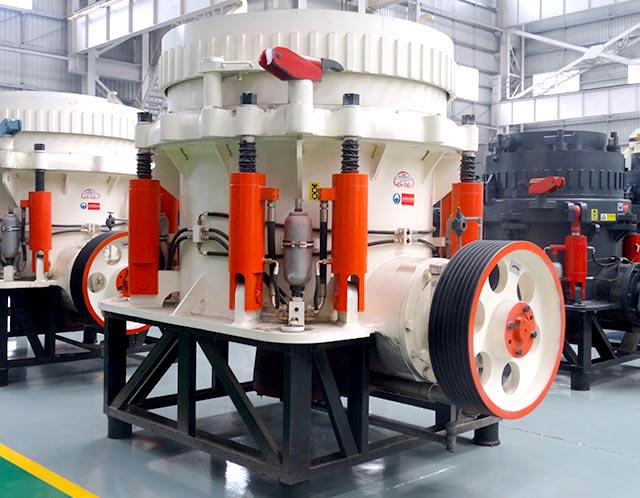

白云石圓錐破碎機
1、破碎產品粒度細而且均勻，破碎產品質量符合要求。
2、白云石圓錐破碎機結構設計新穎特別，能滿足不同的生產工藝的生產需求。
3、白云石圓錐破碎機中的清腔系統能自動對殘留在機體中的物料進行清除，避免了人工清除帶來的危險。
4、主軸上設置了切割環，其目的在于當主軸螺母拆卸困難時，可隔開切割環，減少螺母壓力，拆卸維修方便。
5、該機對物料的濕度沒有要求，并且適合各種礦物的破碎。
6、有效滿足了“多碎少磨”的工藝需求，具有良好的應用前景。
7、單位耗電量低，有效實現了節能降耗，低碳環保生產。
8、白云石圓錐破碎機破碎比大，破碎效率高，處理能力強。

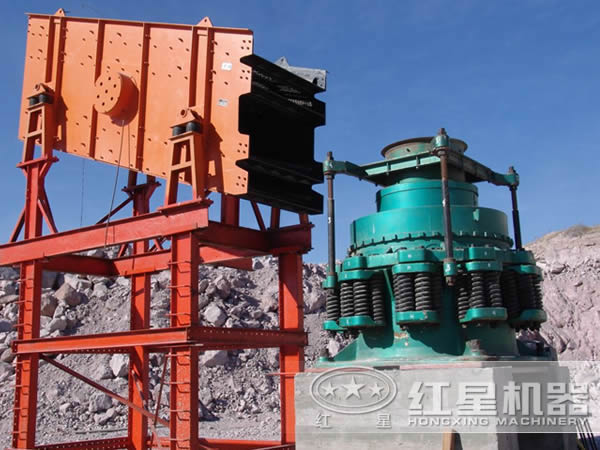

圓錐破碎機作業現場圖

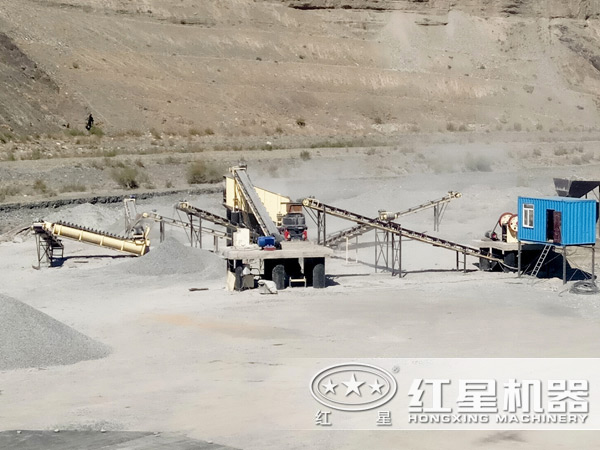

破碎生產線中圓錐破碎機
白云石圓錐破碎機可將破碎的白云石成品率高、粒型好，在作業中能為企業創造較大的經濟和社會盈利，市場上哪家的白云石圓錐破碎機性價比更高，這里為客戶介紹的是位于河南的紅星機器，該廠家的規模大、綜合實力強，從設備的選材到制作都有嚴格的質量把關，所生產出的圓錐破碎機破碎效率更高、穩定性更強，而且因廠家是直銷型企業，對于設備的定價比較便宜，想要得到更具體的報價，可直接“在線咨詢”，公司人員會根據您的實際生產情況，為您定制選購方案并對設備進行報價。

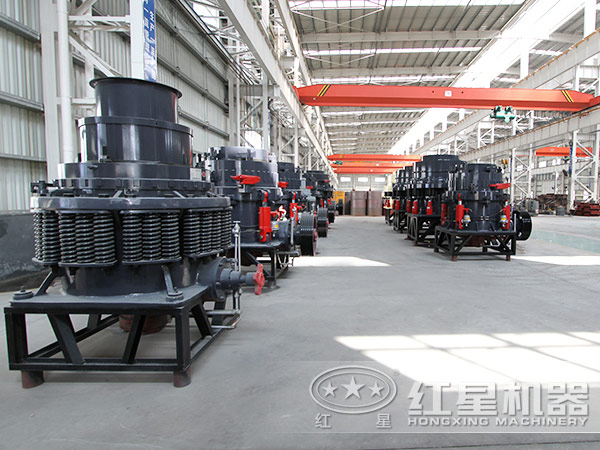

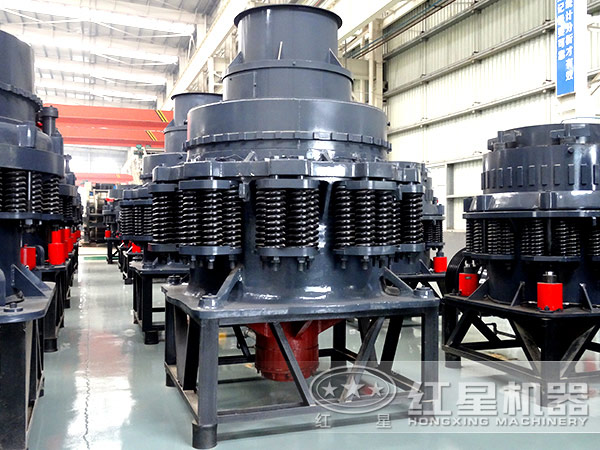

紅星圓錐破碎機生產車間

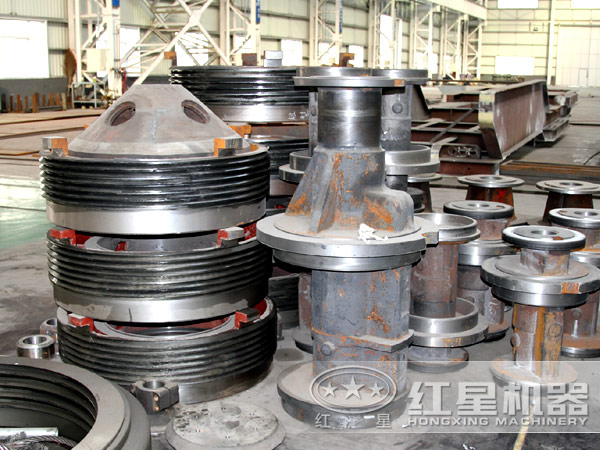

設備配件
紅星機器生產的白云石圓錐破碎機具有成熟生產技術，而且價格也相當優惠，近幾年，紅星機器生產的白云石圓錐破碎機更是得到了用戶的一致認可，好評如潮。
白云石圓錐破碎機價格咨詢熱線電話：0371-67772626。
| 規格 | 型號 | 破碎錐大端直徑 (mm) | 最大給料尺寸 (mm) | 排料口寬度 (mm) | 處理能力 (t/h) | 電動機功率 (kw) | 總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
